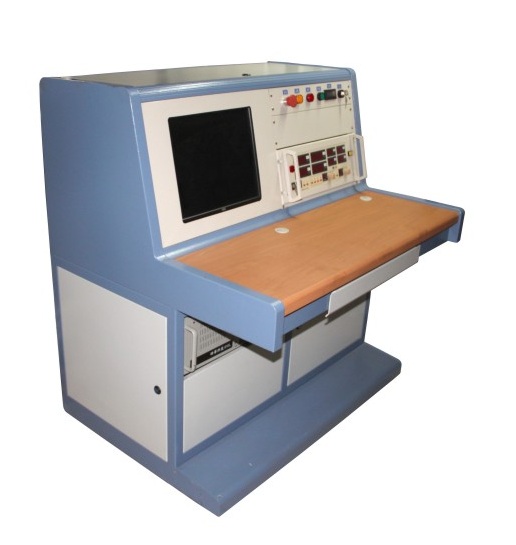

EMC20xx系列测控仪
-
主要特性:
● 高精度传感器实现发动机输出扭矩的精密数字测量.
● 高精度瞬时转速测量
● 数字调节器实现发动机输出负荷的自动控制.
● 数字调节器实现发动机油门的自动控制.
● 直接数字控制(DDC)方式和工况的数字给定保证了控制的精度和稳定性.
● 双变量控制可实现任意的控制特性.
● 越限报警和自动紧急停车功能.
● 五路温度和压力接口满足常规试验测温测压要求.
● 标准Centronics打印机接口可实时输出试验结果.
● 三路可编程开关量接口.
● 本地\遥控操作功能.
● RS-232C/485串行接口实现信息传输和系统扩展.
● 带有RS-422/485标准的油耗仪接口,可直接显示比油耗.
● 灵活的系统扩展功能.
● 高可靠性设计.
● 高性能价格比.主要技术指标:
一.测量参数及指标
参 数
测 量 范 围
精 度
显 示 位 数
转 速
200～9999r/min
± 1r/min
4
扭 矩
额 定 扭 矩
± 0.2% F.S
4
排 气 温 度
0 ～ 1000℃
± 2% F.S
3
机 油 参 数
0 ～ 1Mpa
± 2% F.S
3
机 油 温 度
0 ～ 150℃
± 2% F.S
3
冷 却 水 温
0 ～ 150℃
± 2% F.S
3
水 阀 位 置
0 ～ 99%
± 0.2%F.S
2
气 温
0～100℃
± 2%F.S
2
油 门 位 置
0 ～ 99%
± 0.2%F.S
2
二、控 制 特 性
● 控制器型式:测功器及油门双回路直接数字PID控制.
● 控制方式种类(闭环特性)
测功器:恒位置、恒扭矩、恒转速. 油门:恒位置、恒扭矩、恒转速.
● 控制方式切换: 无扰动随机动态切换.
● 工况控制: A)本地控制:通过面板操作 B)远程控制:由RS-232C串行接口输入指令.
● 开关控制接口:一位紧急停车控制信号,三位可编程开关量输出(在远程控制方式下有效).
● 自动保护功能:A)转速扭矩上限设定,油压下限设定 B)转速扭矩越限报警 C)飞车及超载,油压越限自动停车.
● 控制性能控 制 方 式
控 制 精 度
响 应 时 间
水阀恒位置
±0.2%±1个字
<1S
油门恒位置
±0.2%±1个字
<1S
测功器恒扭矩
±0.5%±1个字
<10S
油门恒扭矩
±0.5%±1个字
<10S
测功器恒转速
±10r/min
<10S
油门恒转速
±10r/min
<10S
-
